Dimensionierung von Abwasserleitungen
DIN 1986 - Teil 100
DIN EN 12056

Beispiel zur Dimensionierung von Abwasserleitungen
Um dieses Beispiel nachvollziehen zu können ist es sinnvoll eine Ausgabe der dazugehörigen DIN´en zur Hand zu haben

Vorgehensweise

• Festlegung der Einzelanschlussleitungen anhand Tabelle mit DU (Design Units)-Werten

• Dimensionierung Sammelanschlussleitung

• Berechnung der Fallleitung anhand der Summe von DU-Werten

• Dimensionierung der Grundleitung


Für jeden Entwässerungsgegenstand gibt es einen festgelegten DU-Wert, somit ergibt sich anhand einer Tabelle die Dimension der...

Einzelanschlussleitung

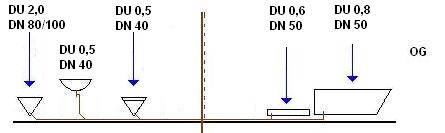

Beispiel anhand Objekte im OG

*Dusche ohne Stöpsel

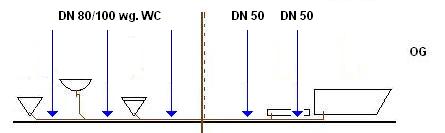

Sammelanschlussleitung

Da ein WC angeschlossen, darf die Leitungsdimension der linken Sammelanschlussleitung nicht reduziert werden, daher DN 80 bzw. DN 100 je nach verarbeitetem Rohr.

Fallleitung
Um die Fallleitung dimensionieren zu können, müssen alle Du-Werte der Entwässerungsgegenstände die an ihr angeschlossen sind addiert werden.
Anschließend muss die Art des Gebäudes (wg. Häufigkeit und Art der Benutzung => "K" Abflusskennzahl) bestimmt werden unter Berücksichtigung des Belüftungssystems.
Summe der DU-Werte

Geschoss	Bezeichnung	DU-Wert	Summe DU
OG	WC 7,5 Ltr Spülkasten	2,0
	Waschtisch	0,5
	Bidet	0,5
	Dusche ohne Stöpsel	0,6
	Badewanne	0,8
			4,4
EG	WC 7,5 Ltr Spülkasten	2,0
	Waschtisch	0,5
	Dusche ohne Stöpsel	0,6
	Geschirrspüler*	0,8
	Küchenspüle*	0,8
			4,7
KG	Ausgussbecken	0,8
	Waschmaschine bis 12kg	1,5
			2,3
			Summe: 11,4

*Objekte auch mit gemeinsamen Geruchverschluss möglich, dann jedoch nur 1x DU 0,8

Da es sich bei diesem Beispiel um ein Wohngebäude handelt ist die Abflusskennzahl "K" 0,5:

= 1,68

Die Fallleitung verfügt über eine Hauptlüftung, normale Abzweige:
Somit ergibt sich lt. Tabelle eine Fallleitungsdimension von:
DN 90 bzw. DN 100 (bei DN 90 max. Wert: 3,5 und bei DN 100 max. Wert: 5,6)

Grundleitung
Bei der Dimensionierung der Grund- und Sammelleitungen werden alle Werte der Fallleitungen addiert. Damit kann man bei einem bestimmten Gefälle (i 0,5-5cm/m) die Dimension der Grundleitung aus der Tabelle bestimmen.
In diesem Beispiel:
Gefälle: 1,5 cm/m
Qww= 1,68
Ergebnis: Grundleitung DN 100 (max. Wert bei diesem Gefälle Qww von 3,1)
