Steuern und Regeln von Heizungsanlagen

Grundlegenden Unterschiede zwischen "Steuern" und "Regeln".

Hier einige wichtige Grundbegriffe:

Regelgröße [X]

Darunter versteht man die zu regelnde Größe (z.B. Temperatur, Massenstrom, Druck, Luftfeuchte...)

Ist-Wert

Die gerade gemessene Temperatur, der Wert der Regelgröße.

Sollwert

Der gewünschte bzw. eingestellte Wert der Regelgröße der vorhanden sein soll.

Regelabweichung

Differenz zwischen Ist- und Sollwert

Beispiel:

20° C - 22°C = -2°C oder 25°C - 20°C = 5°C

Messglied

Gemeint ist ein Bauteil/Einrichtung die den Ist-Wert feststellt z.B. Anlegethermostat (bei Anlagen mit Temperaturbegrenzung z.B. Fußbodenheizung)

Stellglied

Ein Bauteil/Einrichtung zum Eingriff in den Energie- bzw. Massenstrom eingreift, z.B. ein Dreiwegemischer oder elektronisch geregelte Umwälzpumpe. Mit dem Stellglied soll die gemessene Regelabweichung ausgeglichen werden.

Regler

Dieser gibt "Befehle" für die Reglung bzw. Steuerung z.B. Temperaturregler an der Kesselsteuerung.

Führungsgröße

Aus der Führungsgröße ergibt sich der Sollwert z.B. Folgereglung, Festwertreglung.

Störgröße

Hierbei handelt es sich um störende Einflüsse, die die Reglung erforderlich machen, z.B. Fremdwärme (Sonneeinstrahlung)

Messort

Ort des Messgliedes (siehe Messglied)

Stellort

Ort des Stellgliedes (siehe Stellglied)

Regelstrecke

Die Bereich/Strecke in der sich die Reglung abspielt.

Anfang: Stellglied, Ende: Messglied

Totzeit

Zeitraum von Reaktion der Stellgrößenänderung bis zur Regelgrößenänderung

Was ist "Steuern" ?

Hierbei findet keine Rückmeldung der Ausgangsgröße statt. => Offener Wirkungsablauf.

Was ist "Regeln" ?

Beim Regeln wird ständig die Regelgröße erfasst. Durch die Führungsgröße wird der Sollwert  verglichen. Die gemessene Regelabweichung und das daraus resultierende Ergebnis hat die Aufgabe den gemessenen Istwert an den gewünschten Sollwert heran zu führen. => Geschlossener Wirkungsablauf

Zusammengefasst: Messen -> Vergleichen -> Stellen



Warum wird im Heizungsbau geregelt?

Durch die EnEV (Energie-Einspar-Verordnun) ist eine geregelte Heizungsanlage vorgeschrieben (z.B. Stellantriebe auf den einzelnen Kreise der Fußbodenheizung mit Raumthermostaten, witterungsgeführte Heizungsreglung...).

Somit ergeben sich folgende Gründe eine Reglung:

  • eine Möglichkeit der Energieeinsparung
  • Erweitern und erhalten des Wohnkomforts (>Behaglichkeit)
  • Betriebssicherheit
  • Kontrolle: Einhaltung d. vorgegebenen Werte

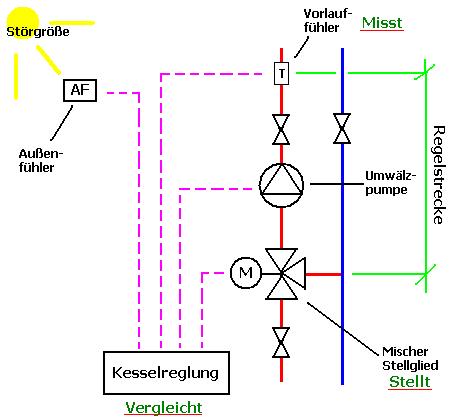

Hier alles zusammengefasst dargestellt
