Ausdehnungsgefäß (MAG)

Membranausdehungsgefäße zählen zu den Sicherheitseinrichtungen von Wärmeerzeugern. Sie werden nach Anlagenvolumen und Anlagenart dimensioniert. Als technische Regelung ist für diese die DIN 4807 zuständig.

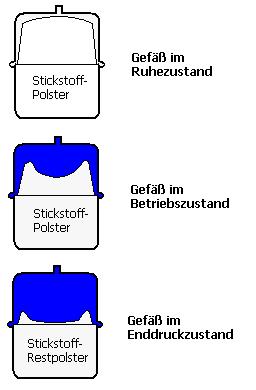

Aufbau eines MAG´s:

Wasser hat die Eigenschaft das es sich bei Erwärmen ausdehnt. Dies führt unweigerlich zu einer Druckerhöhung in der Heizungsanlage, da es ein geschlossenes System ist. Durch einen zu starken Druckanstieg würde die Anlage bzw. Anlagenteile Schaden nehmen; um dies vorzubeugen ist die Anlage jedoch zusätzlich mit einem Sicherheitsventil ausgestattet.

Da das Abblasen des Sicherheitsventils zu einem Wasserverlust in der Anlage führen würde, fängt das Ausdehnungsgefäß die Druckschwankungen, verursacht durch die Volumenänderung in der Aufheizphase auf.

Funktion des MAG´s:

In dem MAG befindet sich eine Membran, auf der einen Seite befindet sich das Heizungswasser und auf der anderen Seite Stickstoff. Abhängig von der Anlagenbeschaffenheit wird der Vordruck des Stickstoffs eingestellt. Dieser sollte immer etwas geringer sein damit sich in dem MAG eine Wasservorlage befindet die eventuellen Anlagenwasserverlust ausgleichen soll (z.B. durch undichte Stoffbuchsen oder Luft in der Anlage).

Einbauort

Das Ausdehnungsgefäß wird im Rücklauf der Heizungsanlage eingebaut. Dadurch wird die Membran einer geringeren Temperatur ausgesetzt da die Vorlauftemperatur höher als die Rücklauftemperatur ist; somit steht es unter einer geringere Beanspruchung. Zusätzlich wirkt die Umwälzpumpe nicht unmittelbar auf das MAG.

Funktionsprüfung, Wartung

Bei der alljährlichen Wartung der Heizungsanlage sollte der Vordruck des Ausdehnungsgefäßes überprüft und gegebenenfalls auf den nötigen Betriebsdruck nachgestellt werden.

Anzeichen für ein defektes Ausdehnungsgefäßes

• Schwankungen des Anlagendrucks in der Aufheiz- bzw. Abkühlphase
• Ständiges Tropfen des Sicherheitsventil
• Abblasen des Sicherheitsventils
