Aufbau eines Hausanschlusses der Trinkwasserversorgung



1.) Absperrung ohne Entleerung, 2.) Wasserzähler,

3.) Absperrung mit Rückflussverhinderer u. Prüfeinrichtung, 4.) Wasserfilter

5.) Druckminderer, 6.) Manometeranschluss 7.) Absperrung

Auch wenn hier dargestellt ist der Wasserfilter (4) und ein Druckminderer nicht zwingend vorgeschrieben, hierfür gelten gesonderte Vorschriften und Regeln.

Wasserfilter

Laut DIN 1988 ist ein Einbau nicht zwingend vorgeschrieben, jedoch wird es empfohlen (gerade bei Leitungen aus Metall), denn sporadisch können Schmutzpartikel von den Leitungen des Wasserversorgers in die Hausinstallation eingespült werden. So können z.B. Metallspäne in das Leitungssystem gelangen, sich an einer Stelle festsetzen, im schlimmsten Fall eine Schadstelle verursachen und in Folge dessen einen ungewollten Wasseraustritt verursachen.

Druckminderer

Der Einbau eines Druckminderes (5) ist nur dann erforderlich wenn der anstehende Druck für die Anlage oder Bauteile zu groß ist. Sie sind so konzipiert das sie für einen Eingangsdruck bis 16 Bar geeignet sind. In der Regel ist der Einbau  in der Kaltwasserzuleitung vorzunehmen, damit in der Kalt- und Warmwasserleitung ein annähernd gleicher Druck herrscht

Vor Trinkwassererwärmern muss dann ein Druckminderer eingebaut werden, wenn der Betriebsüberdruck 80% des Ansprechdruckes des Sicherheitsventils überschreitet.

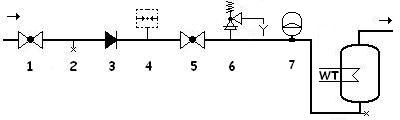

Zuleitung eines Trinkwassererwärmers nach DIN 1988

1.) Absperrventil, 2.) Prüfvorrichtung f. Rückflussverhinderer

3.) Rückflussverhinderer, 4.) Manometeranschlussstutzen

5.) Absperrventil, 6.) Sicherheitsventil mit Abblasleitung u. Trichtersiphon

7.) Membranausdehnungsgefäß

Viele diese Bauteile müssen nicht als einzelne Teile eingebaut werden, es gibt heute eine Vielzahl an Herstellern die Sicherheitsgruppen anbieten die diese Bauteile beinhalten. Natürlich müssen sie DVGW zugelassen sein, wie auch all die anderen einzelnen Bauteile. Viel zu häufig werden Rückflussverhinderer eingebaut die nicht über ein DVGW Prüfzeichen verfügen und somit nicht für die Trinkwasseranlage zugelassen sind.

Rückflussverhinderer

Der Rückflussverhinderer (3) muss gut zugänglich in der Nähe des TW-Erwärmers montiert werden. Wichtig sind dabei Absperrungen vor und hinter dem RV um ihn auf Funktion überprüfen und im Falles eines Defektes problemlos austauschen zu  können. Vor ihm muss eine Prüfeinrichtung vorgesehen werden um den RV auf sein Funktion prüfen zu können.

Sicherheitsventil

Das Sicherheitsventil (6) sollte über Speicheroberkante platziert werden damit im Falles eines Auslösens oder Defektes nicht Gefahr besteht das der gesamte Trinkwassererwämer entleert wird.

Zu beachten ist bei dem Sicherheitsventil die Dimensionierung und Montage der Ablassleitung. Einhaltung der einzelnen Vorschriften (DIN 1988 Teil II) gelten.

Membranausdehnungsgefäß (MAG)

Der Einbau eines Membranausdehnungsgefäßes (7) ist nach der Trinkwasser DIN 1988 nicht vorgeschrieben. Jedoch sollten einige wichtige Punkte beim Einbau berücksichtigt werden:

1.) Es muss für den Trinkwasserbereich zugelassen sein (DVGW Zulassung).

2.) Es muss durchströmt sein um eine möglich Stagnation und Keimbildung vorzubeugen.

3.) Es muss in der Kaltwasserzuleitung eingebaut sein und nicht in der Warmwasserleitung; Temperatur wirkt sich negativ auf Lebensdauer der Membran aus

4.) Es sollte über der Speicheroberkante montiert werden um im Fall eines Austausches nicht den Speicher entleeren zu müssen (wenn keine entsprechende absperrbare Armatur vorgesehen ist).






Sollte noch Fragen bestehen, helfe ich gerne weiter ;-)
