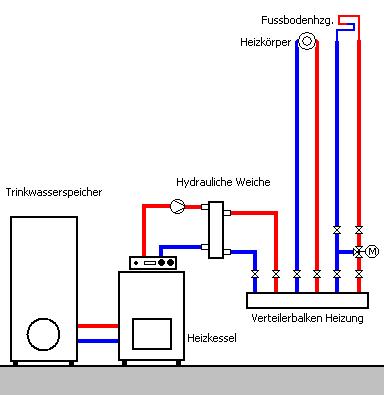

Hydraulische Weichen und Entkopplung

Der Einbau einer Hydraulischen-Weiche bzw. Entkopplung ist oftmals vorteilhaft. Zum Einsatz kommt diese bei unterschiedlich hohen Umlaufwasserströmen verschiedener Heizsysteme, z.B. Fußbodenheizung und zweiten Heizkreis mit Heizkörpern. Hierbei handelt es sich um eine Anlage mit unklaren hydraulischen Verhältnissen.

Aber auch bei Brennwertgeräten kommt sie zum Einsatz da hierbei häufig der zulässige maximale Wärmestrom überschritten wird.

Bei der Entkopplung ist jedoch meist der Einbau einer zweiten Umwälzpumpe unumgänglich um den Wärmestrom von der Hydraulischen-Weiche zur Heizungsverteilung weiter zu transportieren. Bei dieser Ausführung ist der Kesselkreis mit einer geringfügig höheren Temperaturspreizung als der Heizkreis zu fahren.

Plattenwärmetauscher im Trinkwasserbereich

Plattenwärmetauscher dienen dazu Trinkwasser schnell und im Durchfluss zu erwärmen. Der Wärmetauscher wird mit Heizwasser und Trinkwasser in von einander getrennten Kammern durchflossen. Dabei wird das Trinkwasser während des Durchströmens von dem Wärmestrom des Heizwassers erwärmt.

Häufig findet der Plattenwärmetauscher bei Schichtenspeicher seinen Einsatz. Hierbei wird das Trinkwasser über den externen Plattenwärmetauscher erwärmt und in den oberen Bereich des Schichtenspeicher geladen. Ist der Inhalt des Speichers aufgebraucht, liefert der Plattenwärmetauscher immer noch genügend Warmwasser im Durchlaufverfahren.

(Quelle: http://www.wasserundwaerme.de)

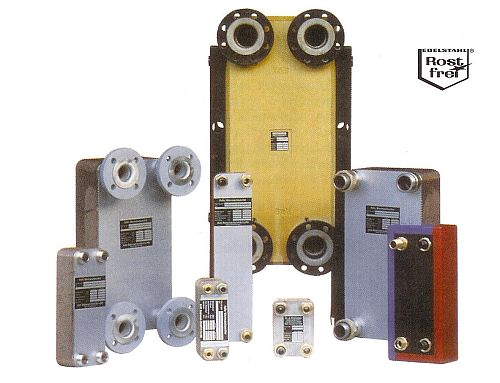

Wie auf dem Bild zu sehen ist, gibt es Plattenwärmetauscher in allen möglichen Größen und für die unterschiedlichsten Einsatzbereiche je nach Anforderung und Dimension.
