Berechnung des Temperaturverlaufs von Bauteilen

(Vergleichsweise Wand ohne und mit Dämmung)

In den vorherigen Beispielen wurde bereits die Berechnung des U-Wertes von Bauteilen erläutert. In dem folgenden Beispiel soll anhand eines Vergleichsbeispiels dargestellt werden wie der Temperaturverlauf in Bauteilen aussieht und wie wichtig das Anbringen einer Außenwanddämmung ist um eine bessere Behaglichkeit zu erzielen.

Folglich kann die Skepsis und Problematik bezüglich des Anbringens von Innenwanddämmung abgeleitet werden!

Eine Außenwand hat folgenden Aufbau:

a.) 2cm Putz und 30cm Stahlbeton

b.) Wand wie vor jedoch 6cm Außendämmung Gruppe 035

a.)

b.)

Betrachten wir  nun den Temperaturverlauf der beiden Schichten bezogen auf eine Innentemperatur von 20°C und einer tiefsten Außentemperatur von -10°C.

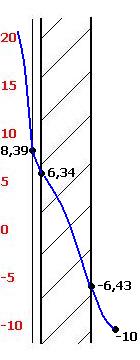

Wand ohne Dämmung

= 20-11,61 = 8,39K

= 8,39-2,05K = 6,34K

= 6,34-12,77 = -6,43K

= -6,43-3,57 = -10°C

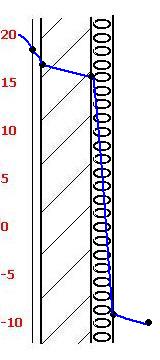

Wand mit Dämmung

= 20-1,9 = 18,1K

= 18,1-0,34 = 17,8K

= 17,8-2,09 = 15,71K

= 15,71-25,02 = -9,31K

= -9,31 - 0,69 = -10°C

Mit Hilfe dieser beiden Beispiele ist deutlich zu erkennen, dass eine Außenwand mit einer niedrigen U-Zahl einen wesentlich höheren Beitrag zur thermischen Behaglichkeit beiträgt durch die höhere Oberflächentemperatur.

ACHTUNG! Zur Problematik der Innenwanddämmung:

Das Anbringen von einer Innenwanddämmung ist mit Vorsicht zu genießen da sich bei einer falschen Auslegung der Taupunkt zu stark verlagert, im Mauerwerk stattfindet und zu einer Durchfeuchtung des Mauerwerks führen kann und somit zu einem erhöhten Risikos der Schimmelpilzbildung!
